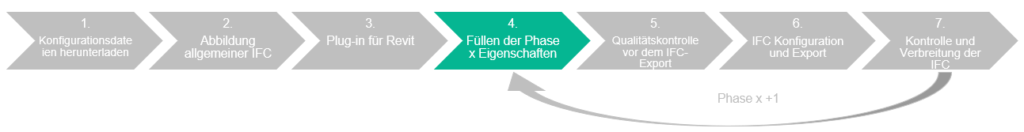

4.3. Revit-Kategorien-Mapping, Vorsichtsmaßnahmen und Präzisierungen
In revit ist es wichtig, die unten aufgeführten Revit-Kategorien einzuhalten, um in Revit über die erforderlichen Eigenschaften zu verfügen.
Bei IFC ist es wichtig, die in der GID-Kartei aufgeführte IFC-Klasse zu beachten, damit alle in Revit definierten Eigenschaften auch in der IFC vorhanden sind.
| Objekt CRTI-B | Revit-Kategorie [BIMQ-Klassifikation]. |
|---|---|
| Etage Zone Espace (AR) Espace (MEP) Semelle de fondation Dalle sur sol (porteuse ou non) Longrine de fondation Fondation profonde Caisson de fondation Colonne Poutre Dalle (porteuse) Rampe Mur (porteur ou non) Mur rideau Porte Fenêtres Escalier Toiture Elément de charpente linéaire Cheminée Gouttière Gaine de ventilation Equipement de transport (hors ascenseur) Ascenseur Plancher technique Plafond suspendu Finition des murs Finition des sols Finition des toits Finition des plafonds Equipement sanitaire Pompe Réservoir Tuyau sanitaire/chauffage Raccord tuyau sanitaire/chauffage Sortie de ventilation Echangeur air-air Filtre Ventilateur Centrale de traitement d’air (CTA) Gaine de ventilation Raccord de gaine de ventilation Silencieux de ventilation Clapet et registre Production de chaleur – eau Production de chaleur – vapeur Diffusion de chaleur – radiateur Production de froid Diffusion de chaleur/froid – convecteur Diffusion de chaleur/froid – surface Panneau solaire Interrupteur électrique Chemin de câbles Raccord de chemin de câbles Luminaire Luminaire sécurité Générateur électrique Stockage d’électricité Transformateur Tableau électrique Equipement de protection électrique Prise électrique Appareil électrique Appareil de données Appareil audiovisuel GTB – Actionneur Panneau de gestion Coupleur incendie Borne incendie Dévidoir incendie Sprinkler Armoire protection incendie Extincteur Mobilier | Levels HVAC Zones Rooms Spaces Structural Foundations [Foundation footing] Structural Foundations [Slab-on-grade (load-bearing or not)] Structural Framing [Foundation beam] Structural Foundations [Deep foundation] Structural Foundations [Caisson foundation] Structural Columns Structural Framing [Beam] Floors [Slab (load-bearing)] Ramps Walls [Wall (load-bearing or not)] Curtain walls Doors Windows Stairs Roofs [Roof] Structural Framing [Linear structural member] Pipes [Chimney] Gutters Ducts [Ventilation duct] Specialty Equipment [Transport equipment (excluding lifts)] Specialty Equipment [Lift] Floors [Technical floor] Ceilings [False ceiling] Walls [Wall finishing] Floors [Floor finishing] Roofs [Roof finishing] Ceilings [Ceiling finishing] Plumbing Fixtures Mechanical Equipment [Pump] Mechanical Equipment [Tank] Pipes Pipe Fittings Air Terminals Mechanical Equipment [Air-to-air exchanger] Mechanical Equipment [Filter] Mechanical Equipment [Fan] Mechanical Equipment [Air handling unit (AHU)] Ducts [Ventilation duct] Duct Fittings Duct Accessories [Ventilation silencer] Duct Accessories [Damper and register] Mechanical Equipment [Heat production – water] Mechanical Equipment [Heat production – steam] Mechanical Equipment [Heat diffusion – radiator] Mechanical Equipment [Chiller] Mechanical Equipment [Heat/cold distribution – convector] Mechanical Equipment [Heat/cold diffusion – surface] Electrical Equipment [Solar panel] Lighting Devices Cable Trays Cable Tray Fittings Lighting Fixtures [Lightfixture] Lighting Fixtures [Safety lighting] Electrical Equipment [Electrical generator] Electrical Equipment [Electricity storage] Electrical Equipment [Electrical transformer] Electrical Equipment [Electrical panel] Security Devices [Electrical protection equipment] Electrical Fixtures Electrical Equipment [Electric appliance] Data Devices [Data device] Communication Devices Data Devices [Actuator] Data Devices [Management panel] Mechanical Equipment [Breeching inlet] Mechanical Equipment [Fire hydrant] Mechanical Equipment [Fire hose reel] Sprinklers Mechanical Equipment [Fire protection cabinet] Specialty Equipment [Extinguisher] Furniture |
Vorsichtsmaßnahmen und Präzisierungen
Es ist zu beachten, dass einige Eigenschaften oder Attribute nicht zufriedenstellend funktionieren. Es liegt daher in der Verantwortung des Modellierers, vor und nach dem IFC-Export zu prüfen, ob jede erforderliche Eigenschaft vorhanden ist, siehe auch 5. Qualitätskontrolle vor dem IFC-Export und 7. Kontrolle und Export von IFC. Wir haben auch festgestellt, dass das Mapping einiger „built in“-Eigenschaften vor allem bei bestimmten Objekten Probleme bereitet. Wir haben daher in einigen Fällen die „built-in“-Eigenschaft dupliziert und es ist diese duplizierte Eigenschaft, die ergänzt werden muss. Ein Blick auf die in den Objekten angezeigten Eigenschaften genügt, um festzustellen, ob dies der Fall ist oder nicht. Im Folgenden haben wir weitere Anomalien oder Ausnahmen aufgelistet.
Objekte Architektur und Struktur :
- Objekt „Dachrinne“: Keine Eigenschaft dieses Objekts funktioniert.
- Attribut „Class.Type“: Funktioniert nicht für die Objekte „Schornstein“ (IFC2x3), „Vorhangwand“, „Rampe“ und „Gebäude“.
- Attribut „Class.Type“: Im IFC2x3-Schema gibt es keine Typen für „Mobiliar“, „Tür“ und „Fenster“.
- Attribut „Material“: funktioniert nicht für „Kamin“.
- Eigenschaft „Tragendes Element“ :
- Die Eigenschaft built-in wurde für die Objekte „Bodenplatte“, „Bodenplatte auf Boden“ und „Wand“ verwendet.
- Eine benutzerdefinierte Eigenschaft wurde für die Objekte „Streifenfundament“, „Einzelfundament“, „Fundamentstrebe“, „Pfahl“, „Fundamentkasten“, „Säule“, „Balken“, „Rampe“, „und „Gerüstelement“ verwendet.
- Eigenschaft „Außen“ :
- Für alle Objekte in Revit wurde eine benutzerdefinierte Eigenschaft erstellt. Die Eigenschaft Built-in war nämlich nicht schlüssig und stabil.
- Beachten Sie, dass die erzeugte Konfigurationsdatei aufgrund eines Generierungsproblems manuell auf „Bodenplatte auf Boden“ geändert wurde. Es sind keine Maßnahmen erforderlich, sofern Sie BIMQ nicht verwenden, um selbst benutzerdefinierte Konfigurationsdateien zu erzeugen.
- Eigenschaft „Wärmedurchgang“: funktioniert nicht bei „Vorhangfassade“.
- Attribut „Klassifikation uniformat II 2010 Nummer“: Diese Eigenschaft existiert nicht für „Räume“, da sie in der Klassifikation nicht vorgesehen ist.
- Attribut „Klassifikation uniformat II 2010 Beschreibung“: Diese Eigenschaft existiert nicht für „Räume“, da sie in der Klassifikation nicht vorgesehen ist.
MEP-Objekte :
- Eigenschaft „Luftstromtyp“: Um dieser Eigenschaft einen Wert zuzuweisen, muss der Schlauch an ein Terminal (z. B. einen Mund) angeschlossen werden, dann würde der Wert der Eigenschaft im Schlauch automatisch angegeben werden.
- Eigenschaft „Class.Type“: funktioniert nicht für „Electricity – Tableau“ (IFC2x3)
- Eigenschaft „Voltage“: funktioniert nicht für „Elektrizität – Beleuchtung“ (IFC2x3), „Elektrizität – Sicherheitsbeleuchtung“ (IFC2x3)
- Eigenschaft „Nennleistung“: Die Eigenschaft funktioniert nicht für das Objekt „Kälteerzeugung“ (IFC2x3).
- Eigenschaft „Nennverbrauchsleistung: Die Eigenschaft funktioniert nicht für das Objekt „Kälteerzeugung“ (IFC2x3)
- Eigenschaft „Heizkörpertyp“: finned tube, panel, section, tubular – nicht verfügbar in IFC2x3 für Objekt „Wärmeverteilung, Heizkörper (zentral oder nicht zentral)“.
- Eigenschaft „Voltage“: Der Pset für die Eigenschaft „Voltage“ wurde von Pset (das im IFC2x3-Schema existiert) in ePset geändert, damit es in IFC2x3 funktioniert, da die Eigenschaft sonst nicht in IFC erscheint.
